前回の食洗機仕組みを詳しく解説①からの続きです。
フロント部分

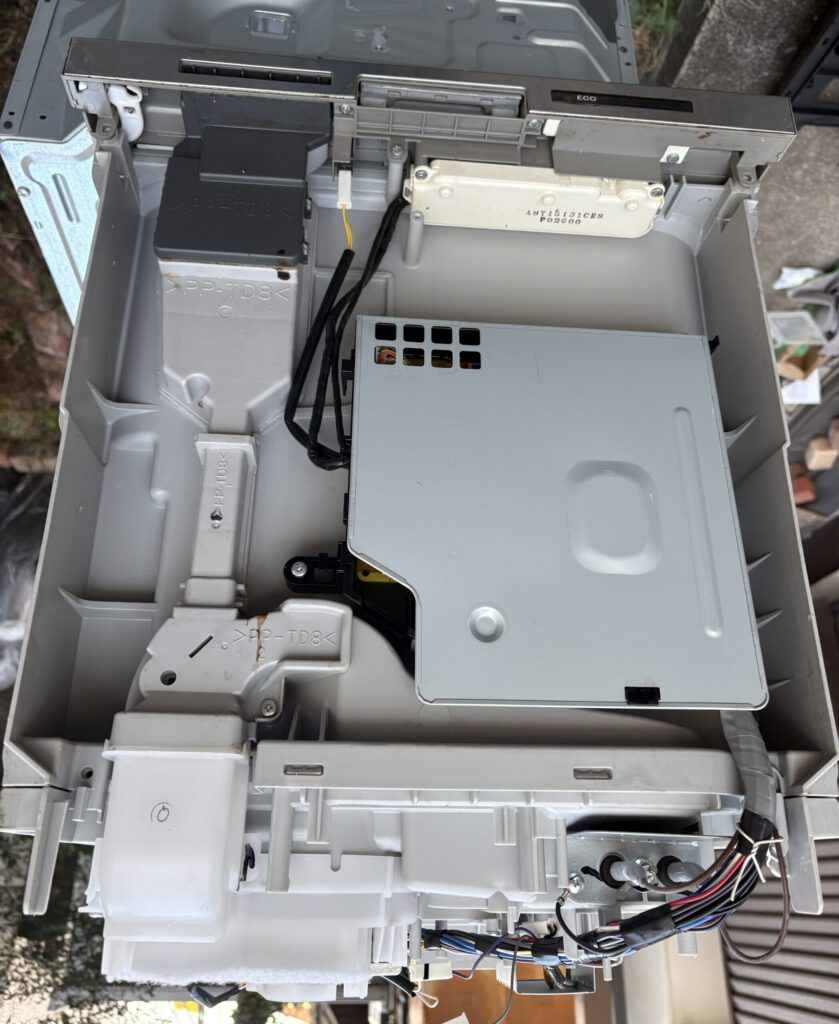

フロントパネルを外した状態です。
※写真は天地が逆になっています。
フロント側には基板と排気ダクトがあります。
基板アップ写真
ウレタンで防水処理されています。

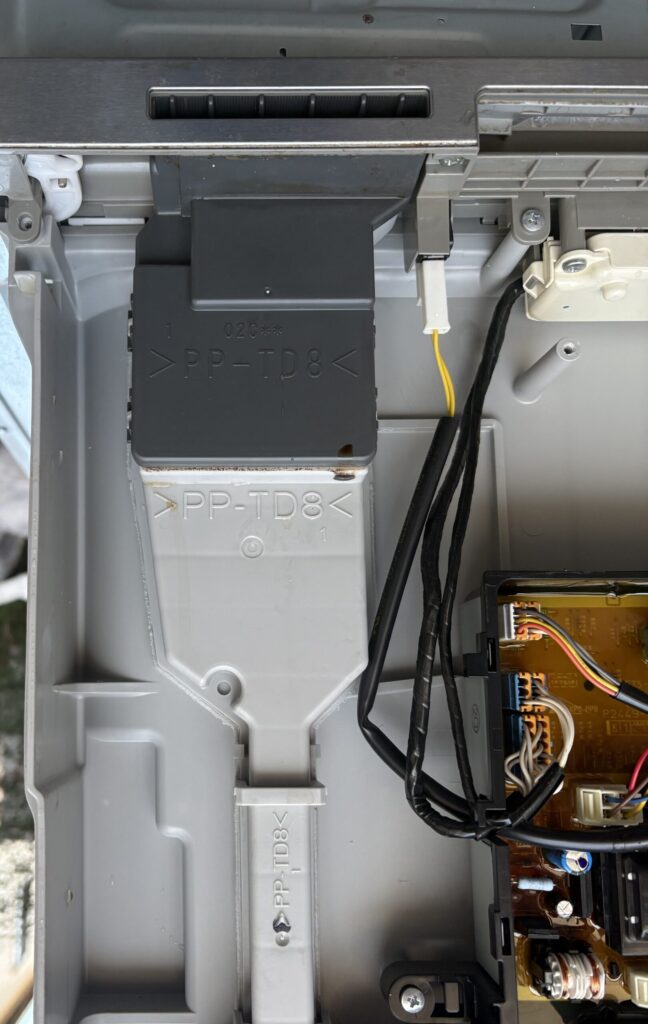

排気ダクト
上部排気口と庫内とカゴしたのファンとダクトで繋がっています。

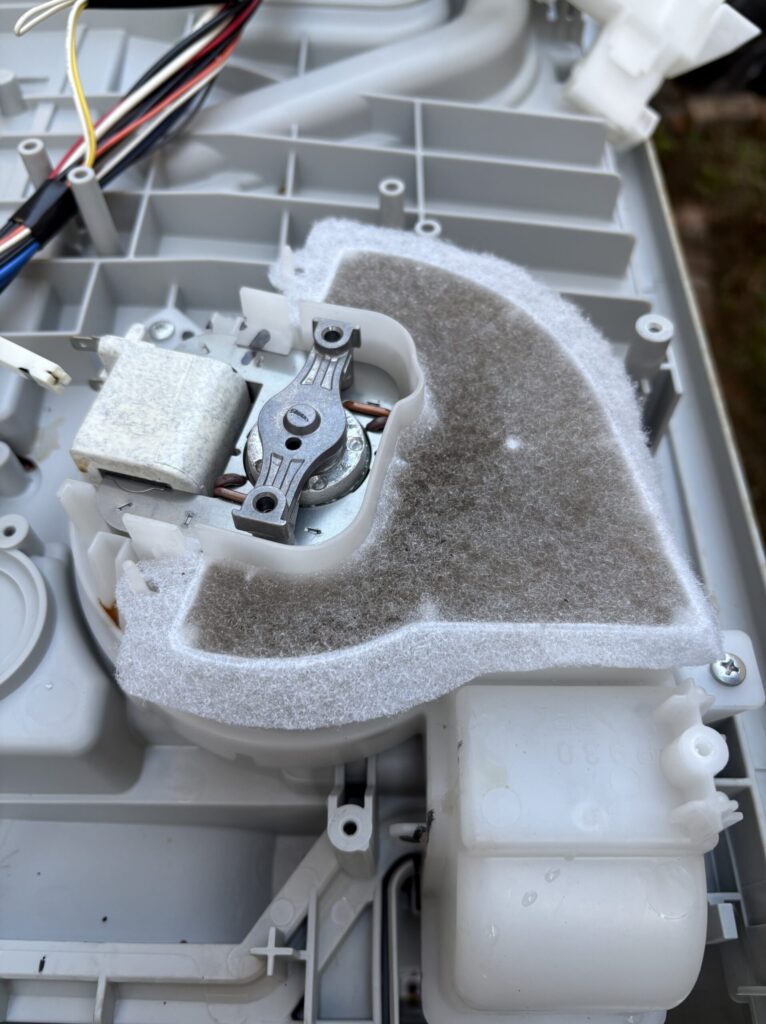

ファン・モーター
ホコリが入らないようにフィルターが付いてます。

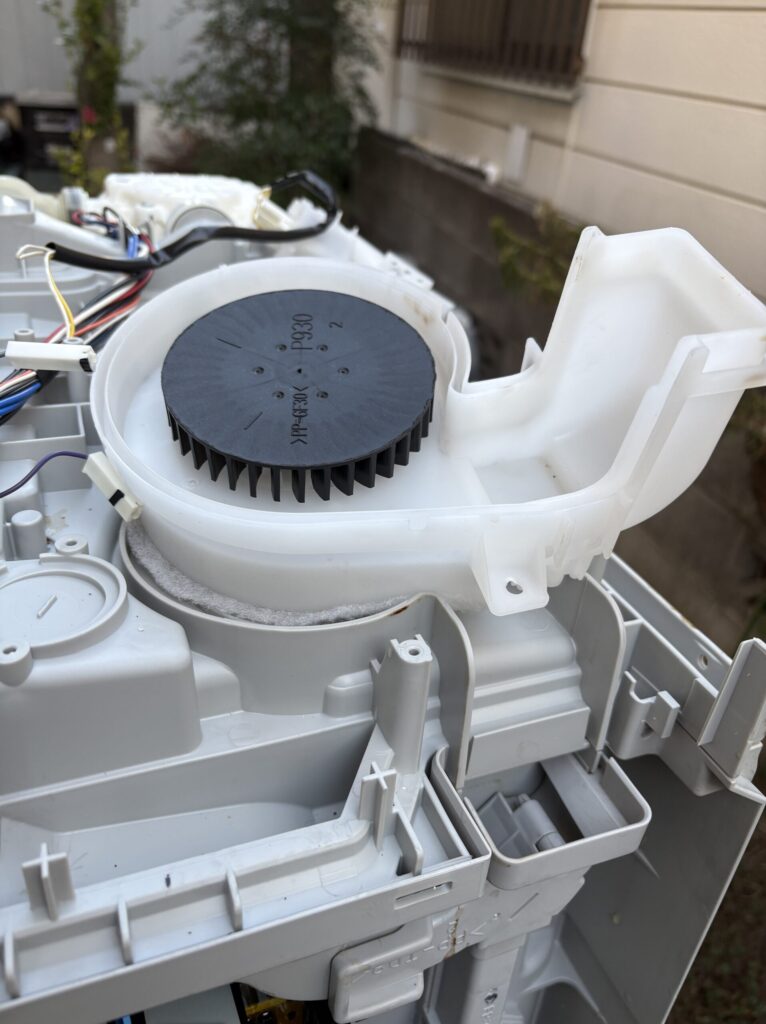

外してみると
黒い丸い形状のパーツが内羽根式のファンです。

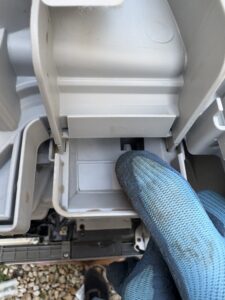

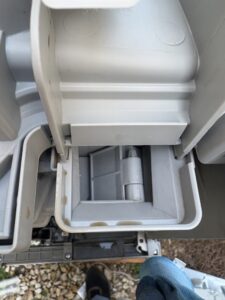

ダンパーで食器洗浄中の湯気が来ないようなっています。
ファン回ると風圧でダンパーを押上げる仕組みです。（おそらく）
乾燥時の送風はこの部分でまかない、温風になる熱源は庫内のヒーターが
担っています。
今回の写真はこの部分の中身です。
食洗機の基板は前面にあり、給水排水は本体後面とカゴの下部にあります。
基板はウレタン防水されている上に水の流れるラインは完全に離れているので
基板の水による故障はより発生する可能性は低いと思います。特に脆そうな
パーツも見当たらないですし、対応年数内はしっかり働てくれそうな印象です。
次回は水のラインを掲載したいと思います。
